过去，使用差压方式监测液化气罐中的液位一直是一项难题。这是因为储罐制造商必须建立自己的测量系统来记录储罐的液位和相应气体的工作压力。威卡（WIKA）的创新型低温差压表为他们提供了一种紧凑的多合一解决方案，帮助他们节省了成本和时间。

高压和极低差压

在工业和医疗设施中，氧气、氮气、氩气、二氧化碳和一氧化二氮等气体都是基本的操作物料。它们以液态储存在罐内。差压表非常适用于监测密闭容器中的液位。不过，大多数差压表在测量液化气罐中的液位时都有局限性。一方面，它们必须足够坚固以应对高压，另一方面，它们应足够灵敏以指示极低的差压。

另外，差压表通常被限制在一个压力范围内，因此，在整个量程内只能对一种特定气体进行校准。我们以氮、氧和氩为例：N2比O2轻，而O2又比Ar轻。假设这三种气体都储存在相同尺寸的储罐中，充满度都相同，测量仪表的刻度只能100%显示N2的填充量，对于O2和Ar，只能分别显示70%和57%。因此，储罐制造商就需要为每种气体安装一种不同的差压表。否则，他们将需要使用带三种气体刻度的压力表，其中只有氩气刻度覆盖整个量程。

指示液化气罐充气量以外的参数

对于液化气罐，仅知道充气量是不够的。这些容器还需要一个压力表指示工作压力，并需要一个压力补偿阀来在日常测试时设置零点。在威卡（WIKA）低温差压表上市之前，储罐设备的制造商需要购买差压表、工作压力表、阀门、管件和管道。他们需要用这些采购的设备建立一套带多个接头（相当于潜在的多个泄漏点）的测量系统，然后还要测试其密封性。对于氧气而言，对表的清洁度也会提出要求。

创新设计

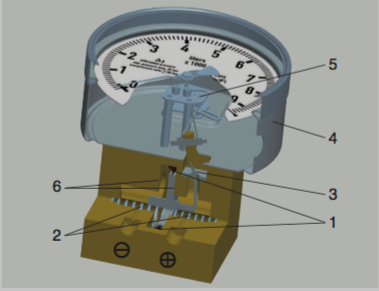

低温差压表组件示意图

该工程解决方案的设计简单而新颖：两个介质腔—⊕和⊖——测量气体（P1）和液体（P2）的压力。一个弹性膜片（1）将两个腔室分隔开。差压（P1减去P2）导致膜片抵抗测量范围弹簧（2）的作用力而发生变形，其变形量与差压成比例。它作用在指示盘（4）内的一个低摩擦力杠杆机构（3）上，将压力信息传递到机芯（5）。膜片两侧的金属垫片（6）保护仪表免受过压和压力峰值的影响。测量元件采用铜合金（型号712.15.100/160）或316不锈钢（型号732.15.100/160）制成。其他接液部件和多数非接液部件也使用耐腐蚀不锈钢制成。

低温差压表有许多优点

威卡（WIKA）低温差压表在监测液化气罐中的液位方面具有许多优势：

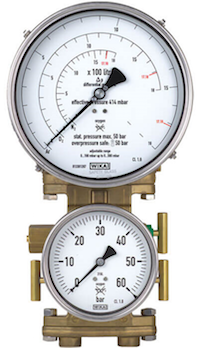

712.15.160型低温差压表，可选配工作压力指示仪表

注

请访问威卡（WIKA）网站了解有关7×2.15.100型和7×2.15.160型低温差压表的更多技术细节。您也可以找到有关其他低温储罐测量解决方案的信息。如果您有任何问题，您的联系人很乐意为您提供帮助。
