项目概况

北大国际医院项目医疗气体系统工程

建设地点

北京市昌平区中关村生命科学园

建筑面积

项目总用地19.8万平方米，总建筑面积约32万平方米

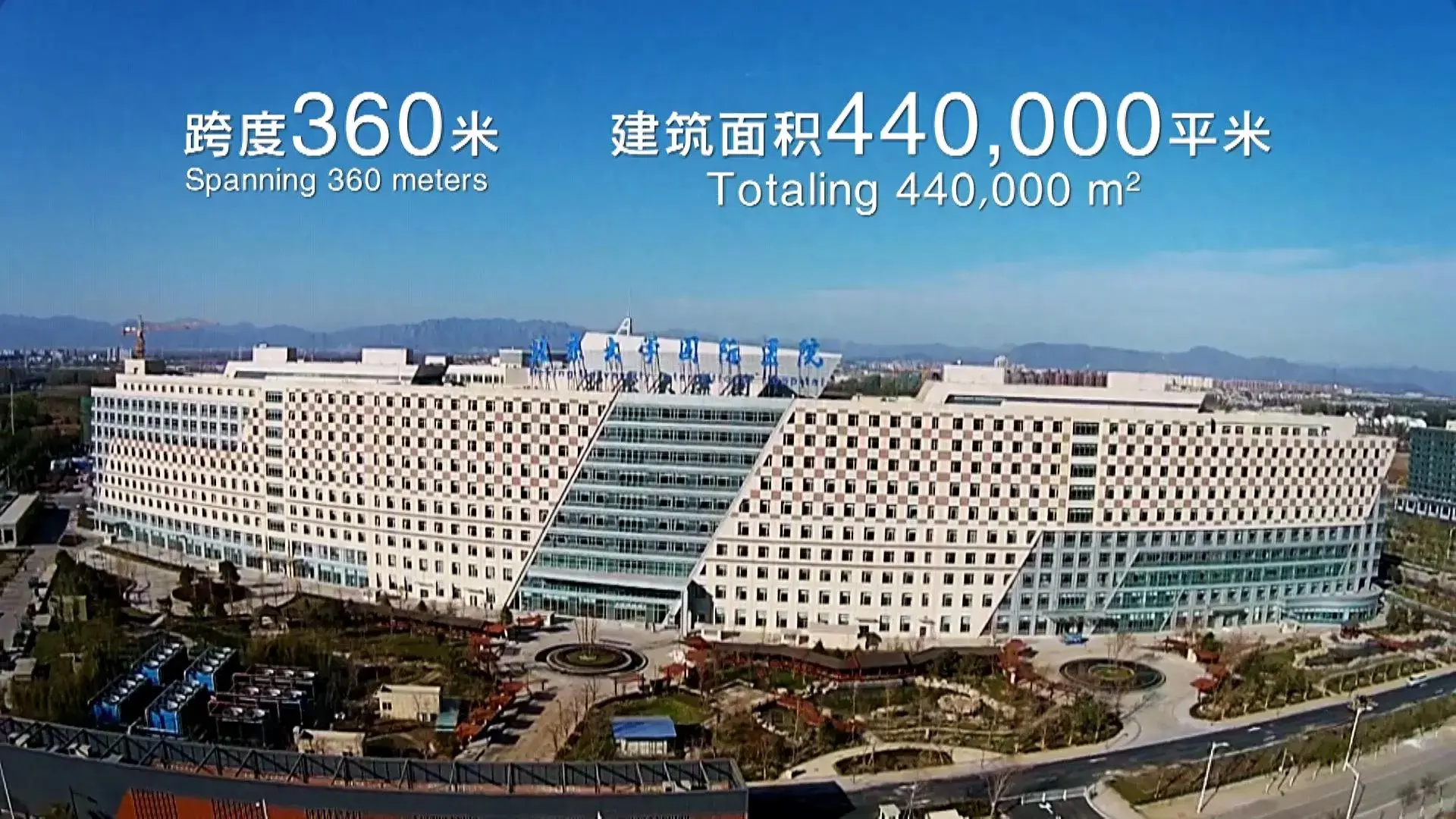

医院概况

医院总建筑面积44万平方米，总投资45亿元人民币，核准床位1800张，设有60余个医疗临床和医技科室。

北大国际医院由感染楼、教学科研楼及肿瘤中心楼、医疗综合楼（含门诊医技楼、住院楼）等组成。

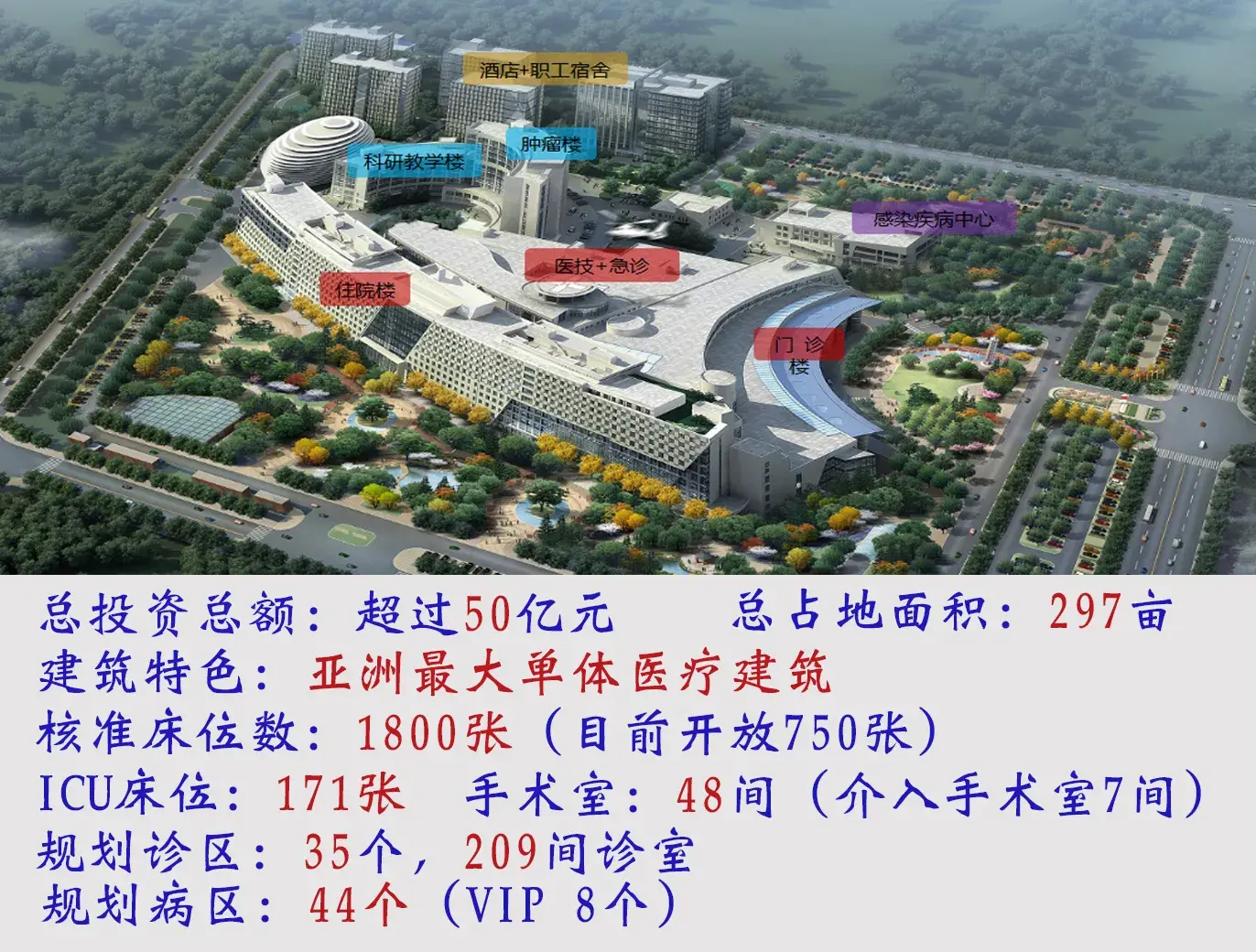

图1-1 北大国际医院全景图

系统说明及技术参数

1.医用中心供氧系统

医用中心供氧系统由中心站设备、管网、楼层二级稳压装置以及终端设备组成。设计时参考标准对氧源采用一用一备一应急的设计方案，主用氧源和备用氧源自动切换。其中，主用氧源和备用氧源都采用5立方米立式低温液氧储罐（1.6MPa），依据医院用气点位及GB50751-2012《医用气体工程技术规范》计算所得气体需求量，采用处理量为200立方米/小时汽化器和减压装置，站房布置参见图1-2。

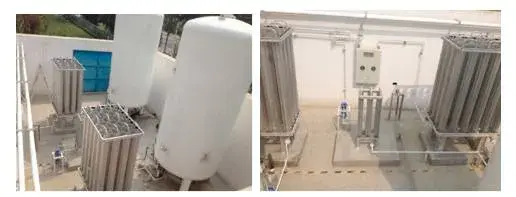

图1-2 液氧中心站布置图

应急备用氧源采用20瓶组自动切换氧气汇流排，该汇流排能实现自动切换和手动切换，并且具有声光报警功能。中心站减压装置采用双回路结构，在一路减压器故障时，可切换到另一路保证系统正常工作；或者当用气量大，一路不足以满足使用的时候可以两路同时工作以满足系统使用。

每个病区设置一台二级稳压箱和一台压力监护报警装置以稳定楼层气压和确保病人的用气安全。每个房间进房间位置设置维修阀门，气体终端也自带维修阀门，在对单个病床、单个房间、单个病区维修的时候，不会影响其他病床、病房、病区的正常使用。

2.医用中心吸引系统

医用中心吸引系统由中心站设备、管网、区域阀门、终端设备等组成。吸引中心站包含医用真空汇（医用真空负压）、除菌过滤器、排污罐、真空罐、分气缸等组成。北大国际医院中心吸引站房共计四个，医用真空负压机的废气均经过废气排放管引至室外安全处。

其中，1#负压站房位于在门诊楼地下二层负责门诊楼医技楼和肿瘤及教研楼的真空供应，机组有两台真空泵，单台泵处理量为500立方米/小时；2#负压站房位于住院楼地下二层，负责住院楼的真空供应，机组有两台真空泵，单台泵处理量为500立方米/小时；3#负压站房位于感染楼地下一层，负责感染楼的真空供应，机组有两台真空泵，单台泵处理量为280立方米/小时；牙科负压站房位于门诊楼地下一层，负责门诊楼牙科门诊的真空供应。

站房都采用施工单位自主设计研发的集成式医用真空负压机组，医用真空负压机组采用电控柜控制机组的启停，并能检测压力具有声光报警功能。每个病区设置区域阀门、每个病房设置病房维修阀门、气体终端自带维修阀门，在对单个病床、单个房间、单个病区维修的时候，不会影响其他病床、病房、病区的正常使用，医用吸引中心站房布参见图1-3。

图1-3 吸引中心站布置图

3.医用压缩空气系统

医用压缩空气系统由空气压缩机、缓冲罐、过滤器、干燥机、储气罐、减压装置、分气缸、管网、区域阀门、以及终端设备组成，压缩空气自空压机流入缓冲罐稳定后经过过滤器和干燥机的除尘干燥经过减压装置调整气压后经管网供应到气体终端。

1# 压缩空气站专供肿瘤楼、门诊医技楼、住院楼使用，中心站设备由2台排气量为12.2立方米/分钟的阿特拉斯台螺杆空压机及与其配套的过滤器、吸干机、缓冲罐、缓冲罐、分气缸、4台减压装置组成，四台减压装置将压力调整到不同的压力等级，分别供应不同的病区；2# 压缩空气站专供住院楼手术室、ICU室等重要用气部门使用，中心站设备由2台单台为排气量10.6立方米/分钟的阿特拉斯台螺杆空压机及与其配套的过滤器、吸干机、缓冲罐、缓冲罐、1台减压装置等组成；3# 压缩空气站专供感染楼使用，中心站设备由2台排气量为1.1立方米/分钟的阿特拉斯台螺杆空压机及与其配套的过滤器、吸干机、缓冲罐、缓冲罐、分气缸、1台减压装置组成。

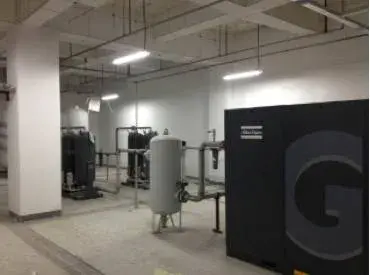

图1-4 压缩空气站房布置图

4. 笑气系统

笑气汇流排位于门诊医技楼四层气体钢瓶室，专供各手术室及其他功能用房。包括6瓶钢瓶、1套自动切换汇流排（3+3，1用1备或2组同时使用）、1台自动切换控制柜（含仪表、报警装置等）等。

5. 氮气系统

氮气汇流排位于门诊医技楼四层气体钢瓶室，专供各手术室及其他功能用房。包括10瓶钢瓶、1套自动切换汇流排（5+5，1用1备或2组同时使用）、1台自动切换控制柜（含仪表、报警装置等）等。

6.二氧化碳系统

手术室二氧化碳汇流排位于门诊医技楼四层气体钢瓶室，专供各手术室及其他功能用房。包括4瓶钢瓶、1套自动切换汇流排（2+2，1用1备或2组同时使用）、1台自动切换控制柜（含仪表、报警装置等）等。

1号实验室二氧化碳汇流排位于门诊医技楼六层气体钢瓶室，用于实验室培养细胞使用。包括6瓶钢瓶、1套自动切换汇流排（3+3，1用1备或2组同时使用）、1台自动切换控制柜（含仪表、报警装置等）等。

2号实验室二氧化碳汇流排位于门诊医技楼七层气体钢瓶室，用于实验室培养细胞使用。包括6瓶钢瓶、1套自动切换汇流排（3+3，1用1备或2组同时使用）、1台自动切换控制柜（含仪表、报警装置等）等。

7. 氩气系统

氩气汇流排位于门诊医技楼四层气体钢瓶室，专供各手术室及其他功能用房。包括4瓶钢瓶、1套自动切换汇流排（2+2，1用1备或2组同时使用）、1台自动切换控制柜（含仪表、报警装置等）等。

8.麻醉废气排放系统

麻醉废气排放系统主要用于排放手术病人在麻醉过程中呼出的混合废气。麻醉废气采用射流原理，以压缩空气作动力源，通过射流技术的废气终端收集气体，管道汇总后排至室外安全处。在手术部区域（管井）处预留接口和阀门。

转自《医用气体系统规划建设与运行管理指南》
