本技术涉及二氧化碳储罐领域，更具体地说，涉及一种二氧化碳储罐

背景技术：

1、二氧化碳储罐是用于存储和运输二氧化碳的装置。二氧化碳是一种常见的温室气体，其排放对环境和气候造成的影响越来越受到关注。为了减少二氧化碳的排放，许多国家和地区开始采用可再生能源和低碳技术，以减少化石燃料的使用。

2、二氧化碳储罐作为一种储存和运输二氧化碳的装置，其使用中可能存在以下缺陷：高温高压问题：二氧化碳储罐需要承受高温和高压环境，这会增加储罐的结构强度和密封性要求，增加了制造和维护成本。腐蚀问题：二氧化碳储罐的材料可能会受到二氧化碳的腐蚀，导致储罐的寿命缩短，需要进行定期维护和更换。环保问题：二氧化碳储罐的泄漏和排放可能会对环境造成污染，需要在设计和使用过程中注意环保问题。

技术实现思路

1、本实用新型意在提供，以解决现有的问题。

2、为达到上述目的，本实用新型提供如下技术方案：一种二氧化碳储罐，包括罐体，所述罐体包括外罐和内罐，所述罐体的一侧设有水箱，所述水箱的一侧设有温度控制装置，所述水箱与温度控制装置同侧的一侧上设有泄压装置，所述水箱中部开设有洞口，洞口贯穿水箱，所述水箱一侧开设有注水孔，所述注水孔安装有注水管，所述水箱位于注水孔的一侧开设有泄压孔与压力检测孔，所述泄压孔内设置有贯穿水箱的泄压管，所述压力检测孔内设置有贯穿水箱的检测管。

3、优选的，所述温度控制装置包括旋转管，所述旋转管活动连接在洞口内，所述旋转管的一侧固定连接有旋转盘，所述旋转盘的一侧安装有喷头，所述旋转管的另一侧固定连接有方向盘，所述旋转管内部插接有温度计，所述水箱与旋转盘接触的一侧开设有出水口，所述出水口与喷头通过旋转盘对称设置。

4、优选的，所述泄压装置包括泄压阀和压力表，所述泄压阀与泄压管之间螺栓连接，所述压力表与检测管之间螺栓连接。

5、优选的，所述内罐与外罐的材质均采用不锈钢，所述外罐与空气接触的部分涂抹有防腐涂层。

6、优选的，所述罐体的另一侧设有滑轮与支撑脚，且支撑脚与滑轮对称设置，所述罐体的侧壁设有把手。

7、优选的，所述内罐与外罐之间设有连接杆。

8、优选的，所述罐体位于支撑脚的一侧设有排水口。

9、本实用新型与现有装置相比较产生的有益效果：

10、本实用新型采用泄压装置与温度控制装置的设计可以更好地控制二氧化碳的温度和湿度。

11、通过泄压装置可以及时释放水箱内的压力，防止压力过大导致水箱破裂。

12、内外罐的设计可以更好地保护二氧化碳不受外界污染，从而更好地保持其纯度。

13、储罐的外部涂抹有防腐涂层可以更好地进行防腐处理，从而延长其使用寿命。

14、储罐的结构设计更加合理，可以更好地利用空间，提高储存效率。

15、储罐配有把手和排水口，方便移动和清理。

技术特征：

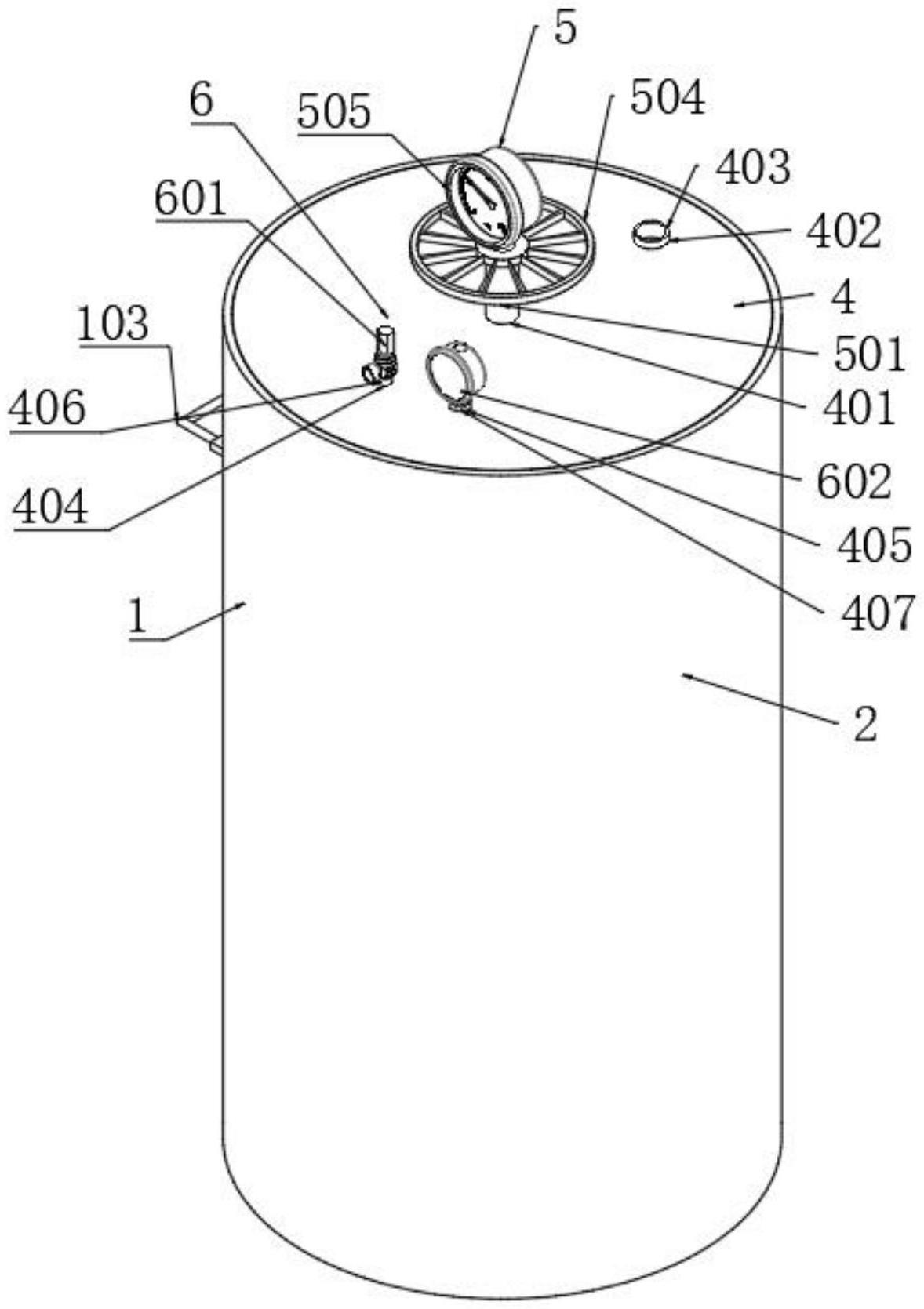

1.一种二氧化碳储罐，包括罐体(1)，其特征在于：所述罐体(1)包括外罐(2)和内罐(3)，所述罐体(1)的一侧设有水箱(4)，所述水箱(4)的一侧设有温度控制装置(5)，所述水箱(4)与温度控制装置(5)同侧的一侧上设有泄压装置(6)，所述水箱(4)中部开设有洞口(401)，洞口(401)贯穿水箱(4)，所述水箱(4)一侧开设有注水孔(402)，所述注水孔(402)安装有注水管(403)，所述水箱(4)位于注水孔(402)的一侧开设有泄压孔(404)与压力检测孔(405)，所述泄压孔(404)内设置有贯穿水箱(4)的泄压管(406)，所述压力检测孔(405)内设置有贯穿水箱(4)的检测管(407)。

2.根据权利要求1所述的一种二氧化碳储罐，其特征在于：所述温度控制装置(5)包括旋转管(501)，所述旋转管(501)活动连接在洞口(401)内，所述旋转管(501)的一侧固定连接有旋转盘(502)，所述旋转盘(502)的一侧安装有喷头(503)，所述旋转管(501)的另一侧固定连接有方向盘(504)，所述旋转管(501)内部插接有温度计(505)，所述水箱(4)与旋转盘(502)接触的一侧开设有出水口(506)，所述出水口(506)与喷头(503)通过旋转盘(502)对称设置。

3.根据权利要求1所述的一种二氧化碳储罐，其特征在于：所述泄压装置(6)包括泄压阀(601)和压力表(602)，所述泄压阀(601)与泄压管(406)之间螺栓连接，所述压力表(602)与检测管(407)之间螺栓连接。

4.根据权利要求1所述的一种二氧化碳储罐，其特征在于：所述内罐(3)与外罐(2)的材质采用不锈钢，所述外罐(2)与空气接触的部分涂抹有防腐涂层。

5.根据权利要求1所述的一种二氧化碳储罐，其特征在于：所述罐体(1)的另一侧设有滑轮(101)与支撑脚(102)，且支撑脚(102)与滑轮(101)对称设置，所述罐体(1)的侧壁设有把手(103)。

6.根据权利要求1所述的一种二氧化碳储罐，其特征在于：所述内罐(3)与外罐(2)之间设有连接杆(104)。

7.根据权利要求1所述的一种二氧化碳储罐，其特征在于：所述罐体(1)位于支撑脚(102)的一侧设有排水口(105)。

技术总结

本技术属于储罐领域，公开了一种二氧化碳储罐，包括罐体所述罐体包括外罐和内罐，所述罐体的一侧设有水箱，所述水箱的一侧设有温度控制装置，所述水箱与温度控制装置同侧的一侧上设有泄压装置，所述水箱中部开设有洞口，所述洞口贯穿水箱，所述水箱一侧开设有注水孔，所述注水孔安装有注水管，所述水箱位于注水孔的一侧开设有泄压孔与压力检测孔，所述泄压孔内设置有贯穿水箱的泄压管，所述压力检测孔内设置有贯穿水箱的检测管。二氧化碳储罐作为专门存储二氧化碳的容器，具有良好的防撞设计，二氧化碳的存储条件异常苛刻，对罐体内部温度和压强都有强烈要求。

技术研发人员：郑霖,郑兴才

受保护的技术使用者：浙江京都气体有限公司

技术研发日：20230530

技术公布日：2024/1/15
